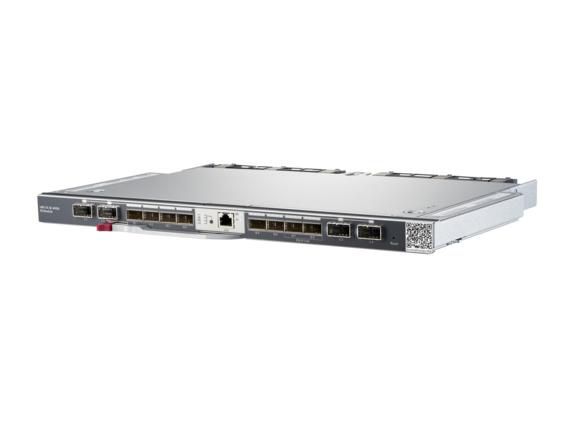

Модуль VC SE 40Gb F8

Главный модуль HPE Virtual Connect SE 40 Гбит F8 на основе составной структуры предназначен для составной инфраструктуры. В его дезагрегированной стоечной конструкции используется архитектура «главный/сателлитный» для консолидации сетевых подключений центра обработки данных, сокращения аппаратного обеспечения и масштабирования пропускной способности сети в нескольких кадрах HPE Synergy Frame.

Главный модуль содержит интеллектуальные сетевые возможности, которые расширяют возможности подключения к спутниковым кадрам через модули Interconnect Link. Это исключает необходимость установки коммутатора наверху стойки и существенно снижает затраты. Сокращение количества компонентов также упрощает управление фабрикой в ​​масштабе, потребляя при этом меньше портов на уровне агрегации центра обработки данных.

Модули HPE VC SE 40Gb F8 устраняют до 95 % разрастания сети на границе вычислительного модуля благодаря одному устройству, которое объединяет трафик внутри кадров и напрямую подключается к внешним локальным сетям. Каждая резервная пара модулей Virtual Connect обеспечивает восемь регулируемых нисходящих соединений (шесть Ethernet и два Fibre Channel или восемь Ethernet) к двухпортовым портам 10 Гбит/с, а в случае адаптеров конвергентной сети 20 Гбит/с — 16 регулируемых нисходящих соединений (14 Ethernet и два Fibre Channel) на каждом вычислительном модуле. Лицензию на обновление Fibre Channel необходимо приобрести отдельно, чтобы включить функцию Fibre Channel. Для подключения к восходящим коммутаторам Ethernet доступно до шести восходящих каналов с использованием интерфейсов QSFP+. Доступно до 24 восходящих каналов для подключения к восходящему Ethernet, а Fibre Channel доступен с помощью разветвительных кабелей. Модули HPE VC SE 40Gb F8 сокращают количество необходимых компонентов по сравнению с традиционными и другими решениями для конвергентных сетей, устраняя необходимость в отдельных коммутаторах и кабелях Ethernet и Fibre Channel. Кроме того, встроено управление однократными проводными соединениями Virtual Connect, позволяющее добавлять, перемещать и заменять вычислительные модули за считанные минуты, а не дни или недели. Дезагрегированная архитектура «ведущий/спутник» устраняет фиксированное соотношение межсоединений в каждом кадре и позволяет расширить пул сетевых ресурсов для Virtual Connect на спутниковые кадры.
